Un câble d'alimentation PCIe relie une source d'alimentation compatible à une carte graphique ou à un composant de minage. Il se distingue du cordon secteur qui raccorde l'équipement à une prise murale ou à une unité de distribution d'énergie. Cette catégorie regroupe les deux, avec des adaptateurs et répartiteurs PCIe aux côtés de cordons C19–C20 et C13–C14. Choisissez selon les connecteurs aux deux extrémités, les exigences de l'équipement et les valeurs nominales électriques documentées du câble, pas simplement selon l'apparence.
Choisir un câble d'alimentation PCIe pour votre installation
Commencez par l'alimentation et l'appareil que vous voulez raccorder. Notez le type de connecteur, le nombre de connexions requis et les instructions de câblage du fabricant. Un câble d'alimentation GPU doit correspondre à la carte et à sa source d'alimentation. Un connecteur CPU à huit broches n'est pas interchangeable avec un connecteur PCIe à huit broches, et le câblage côté PSU modulaire peut varier selon les modèles. Utilisez les câbles approuvés par le fabricant du PSU lorsqu'un cordon se raccorde directement à une alimentation modulaire.
Le répartiteur PCIe huit broches vers double 6+2 broches fournit deux branches à partir d'une seule connexion ; son annonce précise un fil de 18 AWG. Un répartiteur ajoute des connecteurs, pas de la capacité d'alimentation. Le cordon source, les connecteurs et le PSU doivent supporter la charge combinée, et les instructions du fabricant de la carte graphique restent valables. Lorsque des cordons PSU distincts sont exigés, un répartiteur en Y ne remplace pas cette obligation.

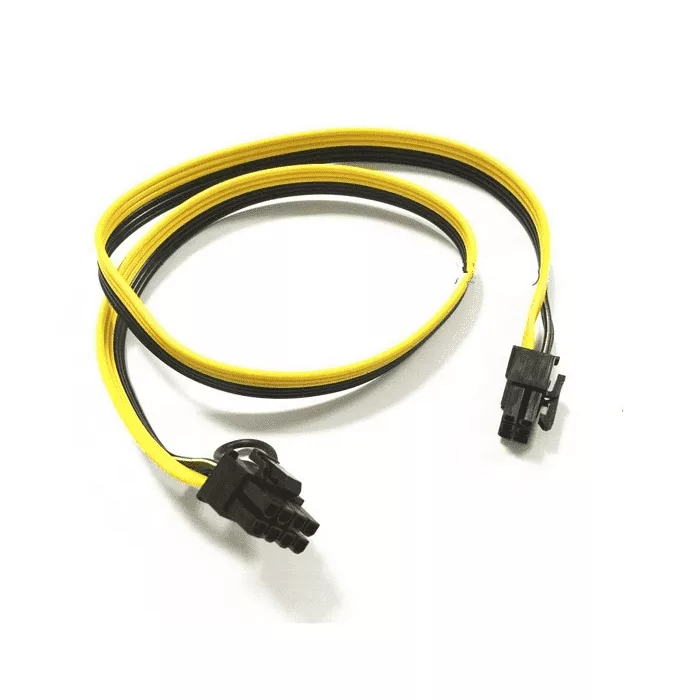

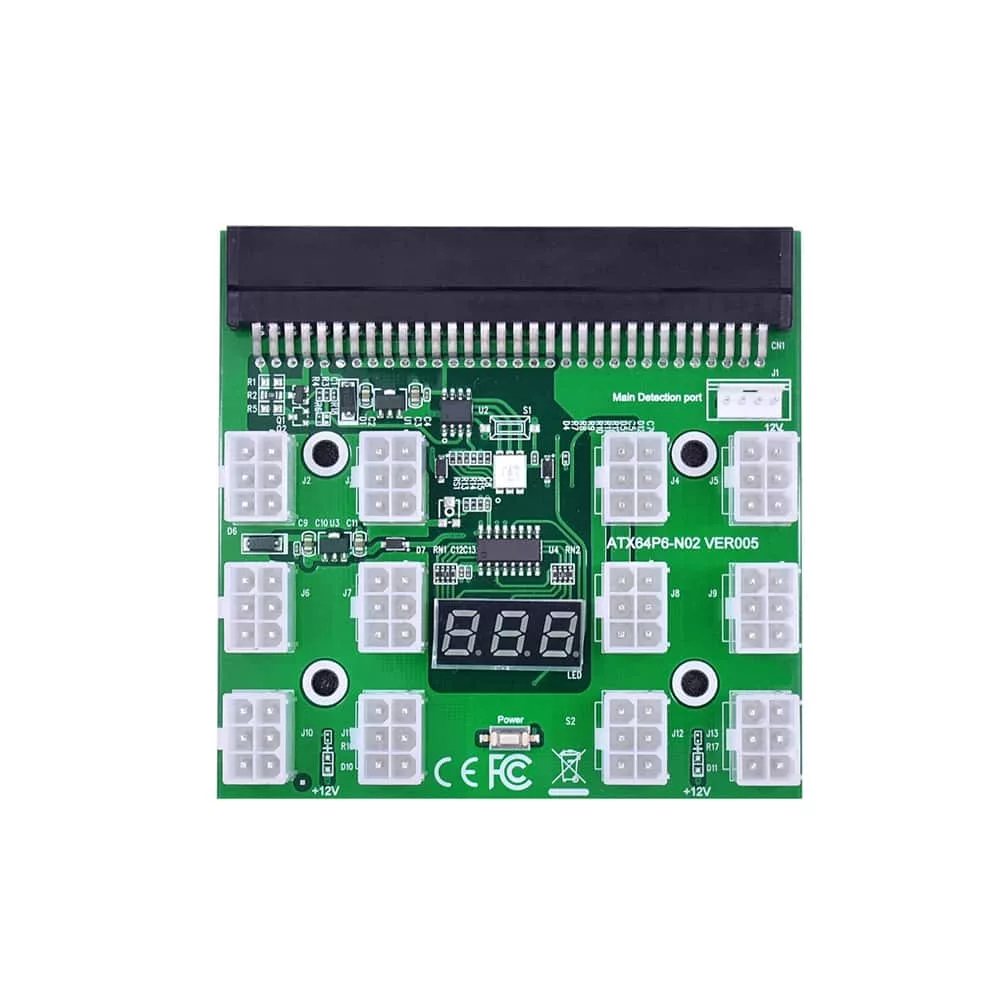

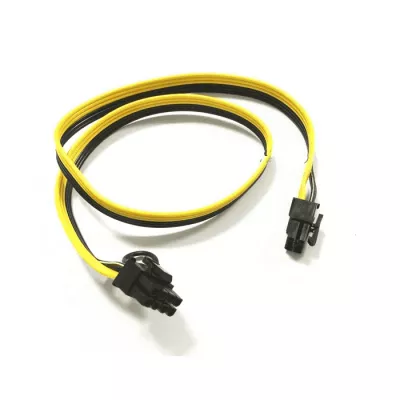

Le câble PCIe 50 cm six broches vers 6+2 broches est listé pour des raccordements à carte breakout avec un fil de 18 AWG. Il s'agit d'un agencement de connexion spécifique, pas d'une mise à niveau universelle de six vers huit broches pour n'importe quel PSU. Vérifiez le brochage et la charge autorisée de la carte exacte avant de le choisir. Pour une nouvelle configuration, examinez ensemble les exigences de la carte graphique et de l'alimentation.
Câble d'alimentation C19 C20 ou C13 C14 ?
Les connecteurs secteur IEC jouent un rôle différent du câblage PCIe interne. Un connecteur de cordon C19 s'emboîte sur une entrée d'équipement C20 ; un connecteur de cordon C13 s'emboîte sur une entrée C14. Côté alimentation, la fiche correspondante doit s'adapter au PDU ou à une autre sortie approuvée. Ces familles de connecteurs sont physiquement différentes : identifiez l'entrée de l'équipement et la sortie d'alimentation avant de commander.
Ni la forme du connecteur, ni le calibre du fil n'établissent à eux seuls l'adéquation à un mineur particulier. Comparez les tensions et courants nominaux du cordon complet avec les exigences de l'équipement et de l'installation. La prise, le PDU, le circuit amont et les dispositifs de protection ont aussi des limites. Un câble ne peut pas augmenter la capacité du circuit qui l'alimente.
Planifiez le parcours complet du câble d'alimentation de minage

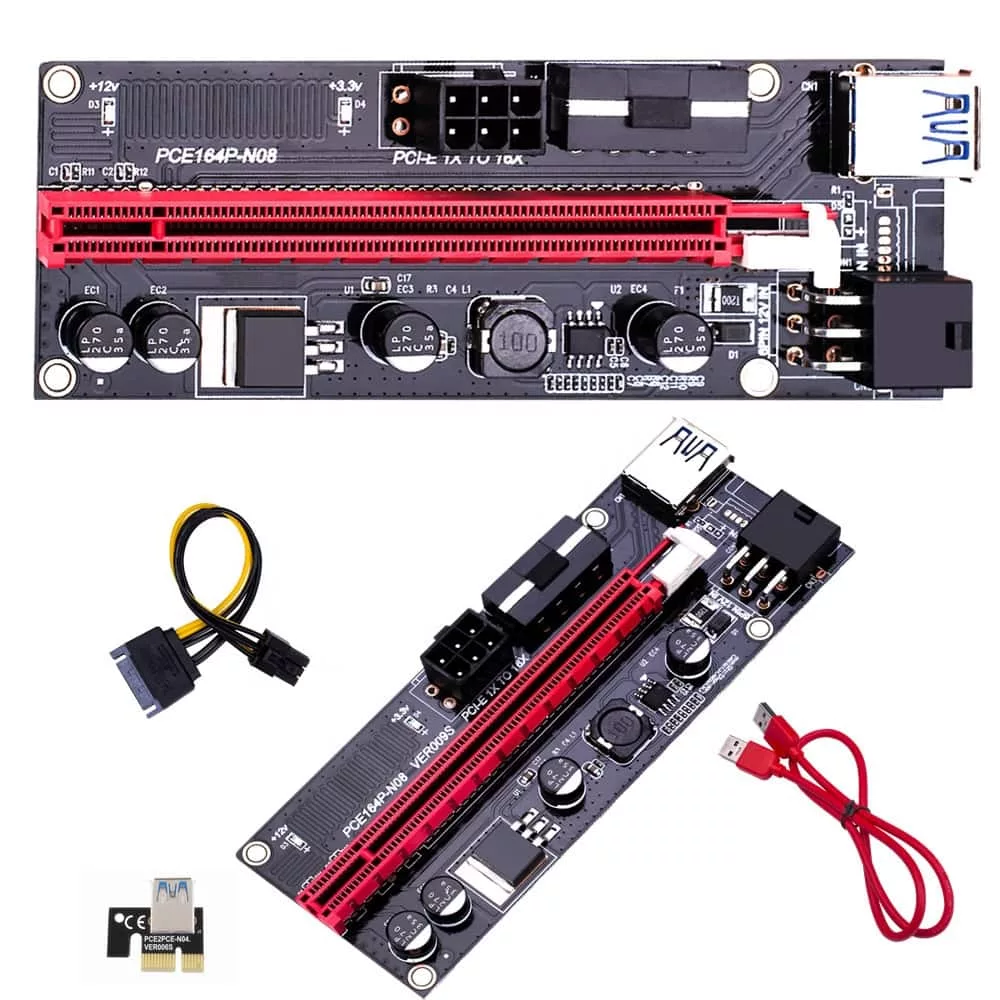

Pour un rig de minage, séparez le parcours secteur des connexions basse tension internes au système. Dressez une simple liste des entrées de PSU, des prises d'alimentation de la carte graphique, des sorties de la carte breakout et des éventuels risers alimentés séparément. Comptez les connexions réellement nécessaires. Un riser transportant des données PCIe n'est pas le même produit qu'un cordon d'alimentation, même si les deux figurent dans une catégorie de câbles.
Mesurez le parcours prévu plutôt que la distance à vol d'oiseau entre les composants. Laissez un mou suffisant pour l'entretien sans tendre les connecteurs ni bloquer les ventilateurs. Écartez les cordons de l'air chaud expulsé, des bords tranchants et des pièces mobiles. Plus long n'est pas automatiquement mieux : des boucles inutiles compliquent l'inspection et peuvent obstruer le flux d'air. Parcourez la gamme de composants pour le reste de la configuration, ou utilisez le configurateur PC pour organiser une sélection de composants pour un ordinateur de bureau.
Calibre des fils, charge et installation sûre
L'AWG décrit la section du conducteur ; un numéro AWG plus bas indique un conducteur plus épais. Il ne décrit ni la qualité des connecteurs, ni les limites de température d'isolant, ni le courant approuvé de l'ensemble complet. Lisez la spécification réelle du produit et les instructions du fabricant. Ne déduisez pas une puissance sûre d'un numéro de calibre ou du nombre de branches d'un répartiteur.
Les charges de minage continues méritent une planification électrique rigoureuse. Faites évaluer les circuits secteur, les prises et les équipements de distribution par un électricien qualifié. Tenez compte de tous les appareils partageant l'alimentation, y compris la ventilation. N'utilisez pas d'adaptateurs improvisés pour forcer des connecteurs incompatibles. Coupez l'alimentation avant de manipuler les cordons internes, enfoncez les connecteurs à fond et cessez d'utiliser un câble ou un connecteur endommagé présentant des marques de chauffe.
Avant de commander : compatibilité, livraison et garantie
Vérifiez les deux extrémités à l'aide de photographies nettes et des manuels des appareils. Notez la longueur exacte, l'orientation des connecteurs et si le produit est une rallonge, un adaptateur ou un cordon de remplacement. Les prises murales de l'UE et du Royaume-Uni sont différentes ; une destination dans l'UE ne rend pas chaque cordon à prise murale listé approprié. Demandez des précisions sur toute valeur nominale électrique ou tout brochage manquant avant l'achat.
Mineshop propose une livraison suivie dans l'UE depuis l'Irlande et la Lettonie. Consultez les informations d'expédition et les détails de livraison du produit pour votre destination. Cette catégorie ne promet ni stock ni date d'arrivée. Lisez la politique de retour et les conditions de garantie applicables, et conservez la facture et l'emballage. La compatibilité doit être établie avant l'installation plutôt que testée en branchant un câble incertain.
FAQ de l'acheteur de câbles
Un câble d'alimentation PCIe est-il identique à un cordon secteur ?
Non. Les cordons PCIe alimentent des composants internes compatibles ; les cordons secteur raccordent l'équipement à une source d'alimentation CA. Associez séparément chaque partie du parcours d'alimentation.
Un répartiteur permet-il au PSU de fournir plus de puissance ?
Non. Il ajoute des branches de connexion, mais le cordon d'origine, les connecteurs et le PSU conservent leurs limites.
Le C13–C14 peut-il remplacer le C19–C20 ?
Non. Ce sont des familles de connecteurs différentes. Choisissez le cordon correspondant à la fois à l'entrée de l'équipement et à la sortie d'alimentation.
Puis-je réutiliser n'importe quel câble de PSU modulaire ?
Non. Les brochages côté PSU peuvent différer. Utilisez un câble explicitement approuvé pour votre modèle d'alimentation exact.
